Корпус собран из девяти панелей на магнитах. Здесь размеры каждой панели в миллиметрах, макет для типографии и порядок установки: от файла до стойки в вашем дизайне.
Печатают панели в любой типографии с УФ-печатью. Макет бесплатный, скачивается без регистрации.
903мм900мм457ммНажмите на панель в развёртке или на модели: покажем размер, вырезы и где на обороте клеить шайбы.

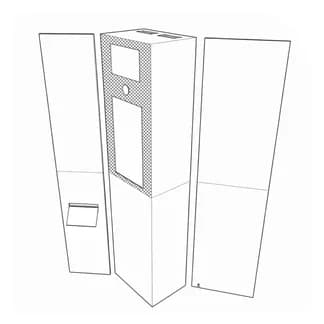

Развёртка в масштабе: так панели лежат в макете. Номера совпадают с листом маркировки.
Панель 4 из 9
457 × 903мм по резу
Все цифры по линии реза, без вылета. Верхние панели выше нижних ровно на 3 мм: 903 против 900. Разница почти незаметна на глаз, поэтому перед установкой проверьте маркировку.
| № | Панель | Ширина × высота | Вырезы |
|---|---|---|---|
| Верхний ярусвысота 903 мм | |||
| 4 | Лицевая верхняя | 457 × 903 мм | Окно вспышки 270 × 170 ммОтверстие камеры Ø 63,3 ммОкно экрана 295 × 522 мм |
| 2 | Левая боковая верхняя | 323 × 903 мм | нет |
| 6 | Правая боковая верхняя | 323 × 903 мм | нет |
| 9 | Задняя верхняя | 450 × 903 мм | нет |
| Нижний ярусвысота 900 мм | |||
| 5 | Лицевая нижняя | 457 × 900 мм | нет |
| 1 | Левая боковая нижняя | 323 × 900 мм | Прорезь под лоток для фотографий 212 × 24 мм |
| 7 | Правая боковая нижняя | 323 × 900 мм | нет |
| 8 | Задняя нижняя | 450 × 900 мм | Вырез под кабель питания 20 × 35 мм |
| Потолок | |||
| 3 | Потолок | 450 × 320 мм | 4 вентиляционные прорези 150 × 20 мм |
Верхний ярусвысота 903 мм
Лицевая верхняя
457 × 903 мм
Окно вспышки 270 × 170 ммОтверстие камеры Ø 63,3 ммОкно экрана 295 × 522 мм
Левая боковая верхняя
323 × 903 мм
Правая боковая верхняя
323 × 903 мм
Задняя верхняя
450 × 903 мм
Нижний ярусвысота 900 мм
Лицевая нижняя
457 × 900 мм
Левая боковая нижняя
323 × 900 мм
Прорезь под лоток для фотографий 212 × 24 мм
Правая боковая нижняя
323 × 900 мм
Задняя нижняя
450 × 900 мм
Вырез под кабель питания 20 × 35 мм
Потолок
Потолок
450 × 320 мм
4 вентиляционные прорези 150 × 20 мм
Бесплатно и без регистрации. Типографии достаточно макета, остальное пригодится при сборке.
Во всех вариантах лист толщиной 3 мм, как у штатных панелей. Разница в том, как на него ложится картинка.
Наш основной способ

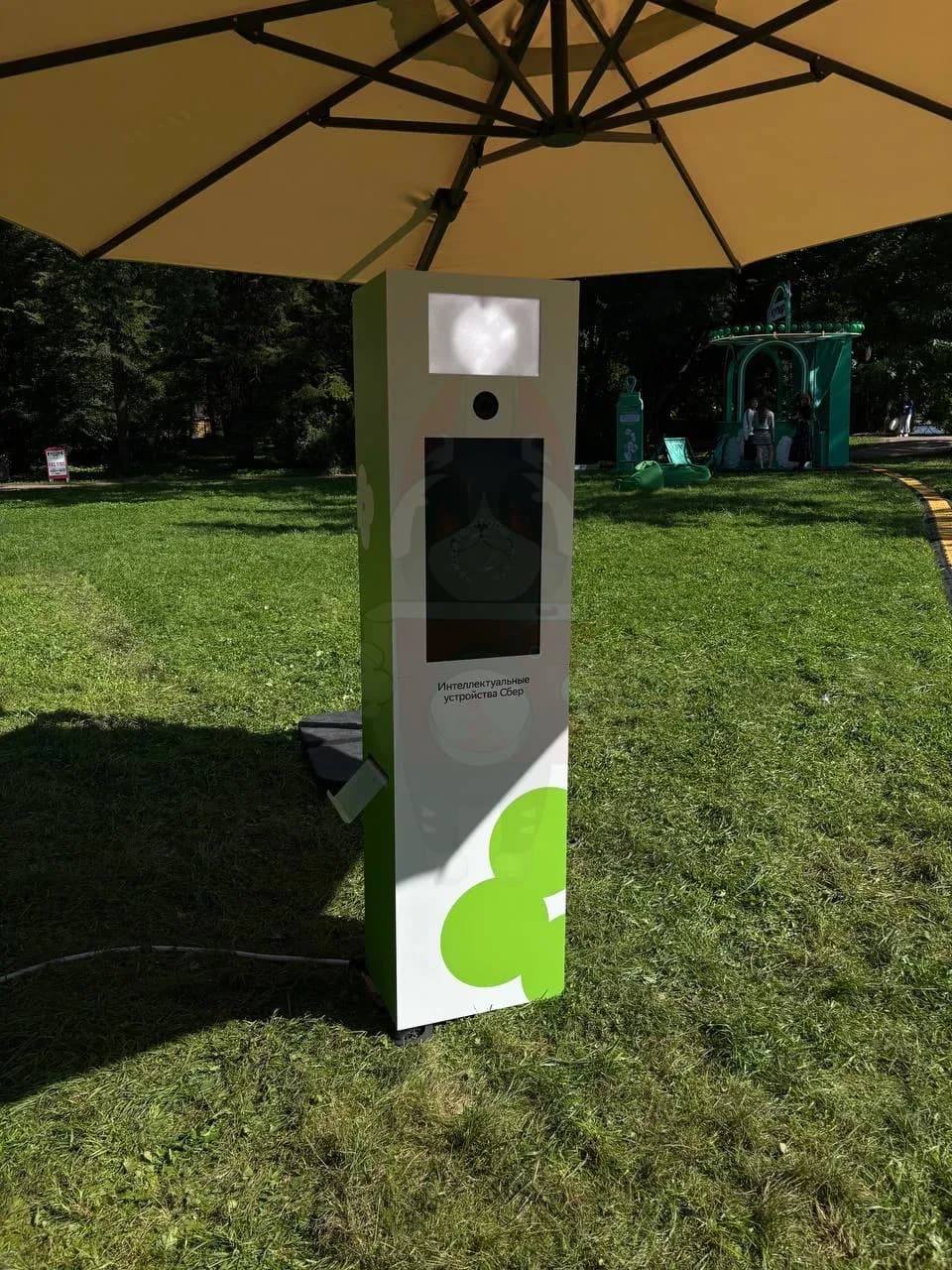

Изображение печатается прямо на листе, потом панель режут по контуру. Так делаем мы сами, и так сделаны все примеры на этой странице, кроме бело-зелёного: там плёнка.
Второй рабочий вариант. Панели режут из вспененного ПВХ толщиной 3 мм и оклеивают плёнкой с печатью.
Белые или чёрные панели из комплекта оклеивают плёнкой с печатью. Если плёнка легкосъёмная, а панели из полистирола, их, скорее всего, получится использовать ещё не раз.
Плёнку можно снять, но сохранность панелей не гарантирована: многое зависит от качества плёнки и того, как её клеили.
В макете три цвета. Чёрная линия: здесь режут. Красная: до неё тянется фон, 3 мм снаружи и 2 мм внутрь окон. Зелёное поле: место под ваш дизайн. Если фон закончится ровно по резу, после резки по краю может остаться белая полоска.
На лицевой верхней панели три выреза: вспышка, камера и экран. Всё, что попадёт внутрь контура, уйдёт в отход, поэтому логотипы и текст держите в стороне.

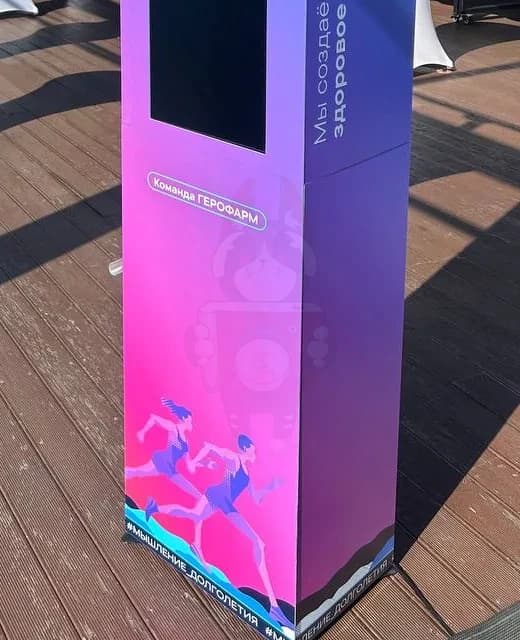

Графику можно вести через угол
Соседние панели сходятся на углу встык, поэтому рисунок продолжается с одной стороны на другую. Совместите его по линиям реза в макете.

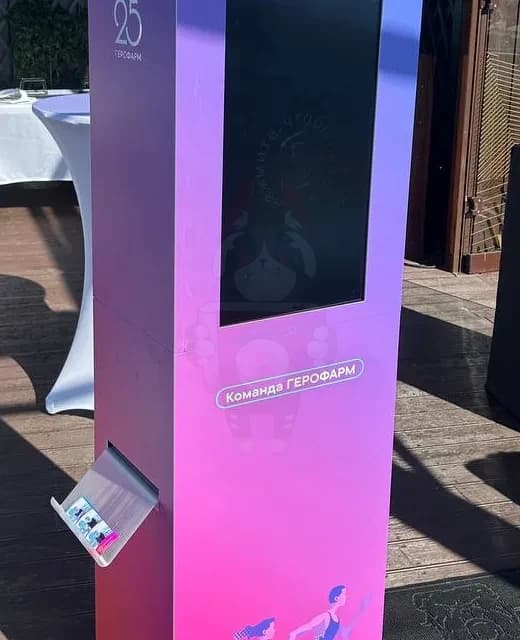

Текст не ставьте на стык
Колонна собирается из двух частей, и между верхней и нижней панелью виден шов. Фон и рисунок через него переходят нормально, а надпись лучше поднять или опустить.

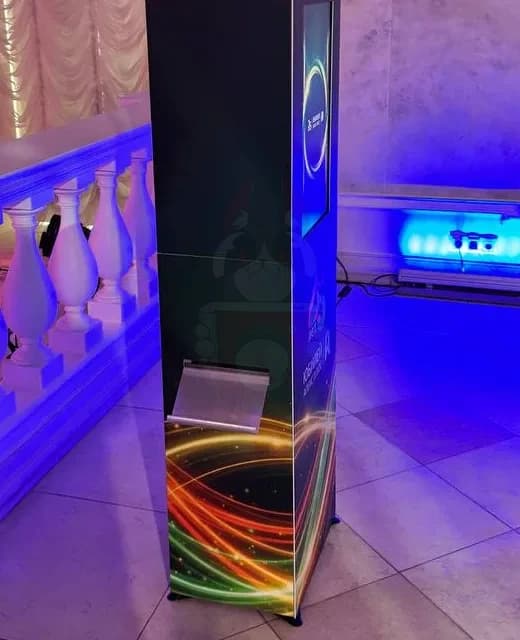

Под прорезью лотка ничего важного
На левой нижней панели прорезь, из неё выходит лоток для фотографий. Он закрывает часть панели под собой, туда не стоит ставить логотип.
Отправьте вместе с макетом. Требования к цвету и разрешению картинок зависят от принтера, их уточните у своей типографии до печати.
УФ-печать на ударопрочном полистироле толщиной 3 мм и резка по контуру. Комплект панелей для фотобудки Классика: 9 деталей, файл в натуральную величину. В файле чёрная линия = контур реза, красная = вылет фона (3 мм наружу, 2 мм внутрь вырезов). Размеры по резу: верхние панели 457 × 903, 323 × 903, 450 × 903 мм; нижние 457 × 900, 323 × 900, 450 × 900 мм; потолок 450 × 320 мм. Пожалуйста, сверьте размеры готовых деталей с файлом перед выдачей.
Шесть шагов. Самый ответственный четвёртый: от точности меток зависит, как ровно панели сядут на магниты.
В макете все девять панелей в натуральную величину. Фон тяните до красной линии, а текст и логотипы держите подальше от вырезов и стыка между верхом и низом.
Отдайте типографии файл и задание с этой страницы. Когда заберёте панели, сверьте размеры с таблицей: верхние должны быть 903 мм, нижние 900 мм.
На комплект нужно 50 стальных шайб: по 6 на каждую панель колонны и 2 на потолок. Нержавейка не подойдёт, она не магнитится. Наружный диаметр до 30 мм, толщина до 2,5 мм. Клеим цианоакрилатным суперклеем с активатором, у нас это Akfix 705 (клей 50 г + активатор 200 мл).
Угол: торец лекала к верхнему или нижнему краю панели, поперечина к боковому. Середина: отмерьте 460 мм от верхнего края, там магнит каркаса. Поставьте лекало так, чтобы отметка пришлась на центр отверстия. Через отверстие отметьте центр маркером: шайба встанет в 42 мм от бокового края.
Масштаб настоящий: лекало и панель в одних пропорциях.
Шесть шайб на панель: четыре по углам и две посередине длинных сторон. На потолке две, в противоположных углах. Центр шайбы совмещайте с меткой: так шайба точно попадёт на магнит каркаса.
Каждая панель встаёт на своё место по маркировке: шайбы притягиваются к магнитам каркаса. Если шайбы приклеены по лекалу, панель садится ровно.

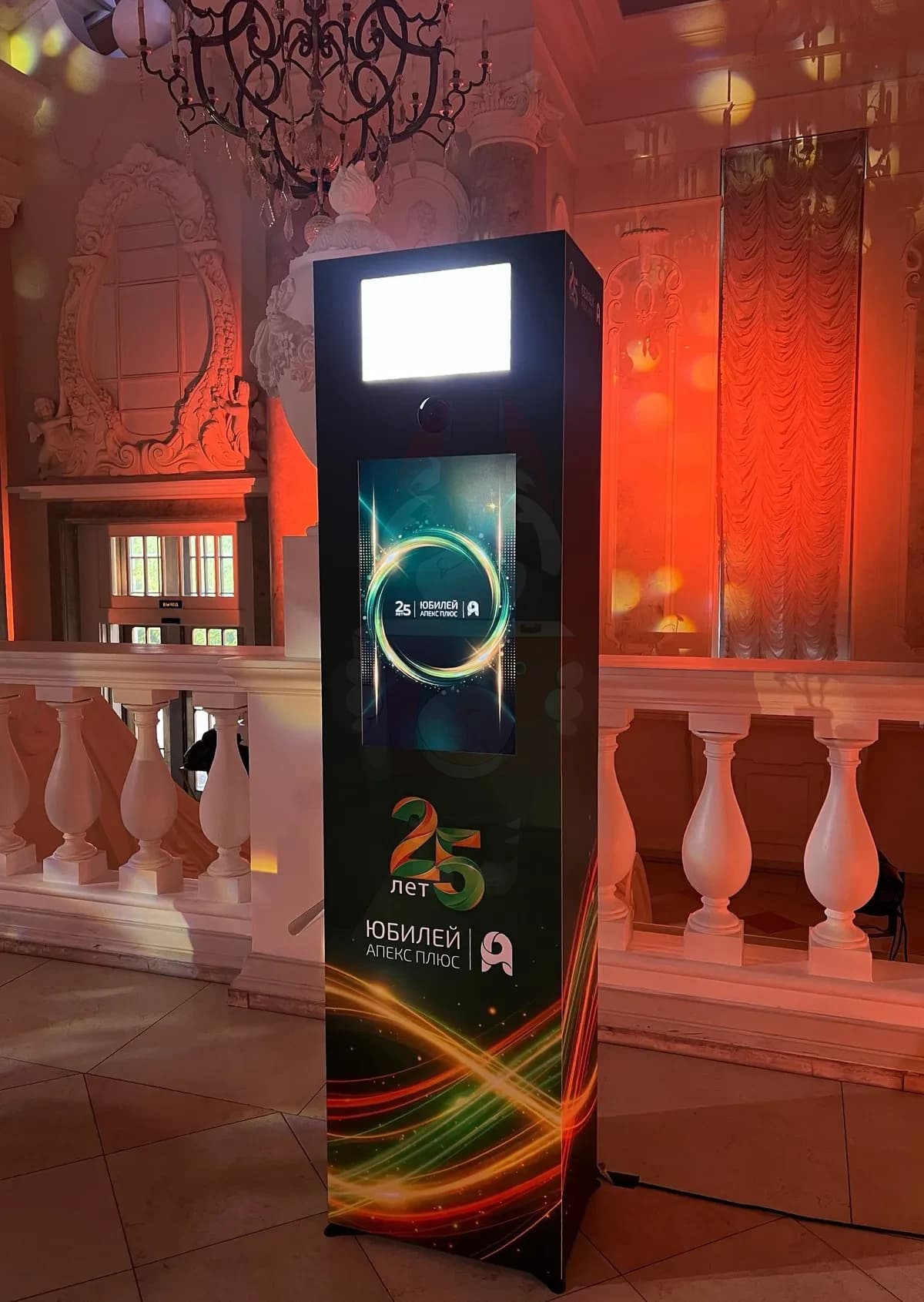

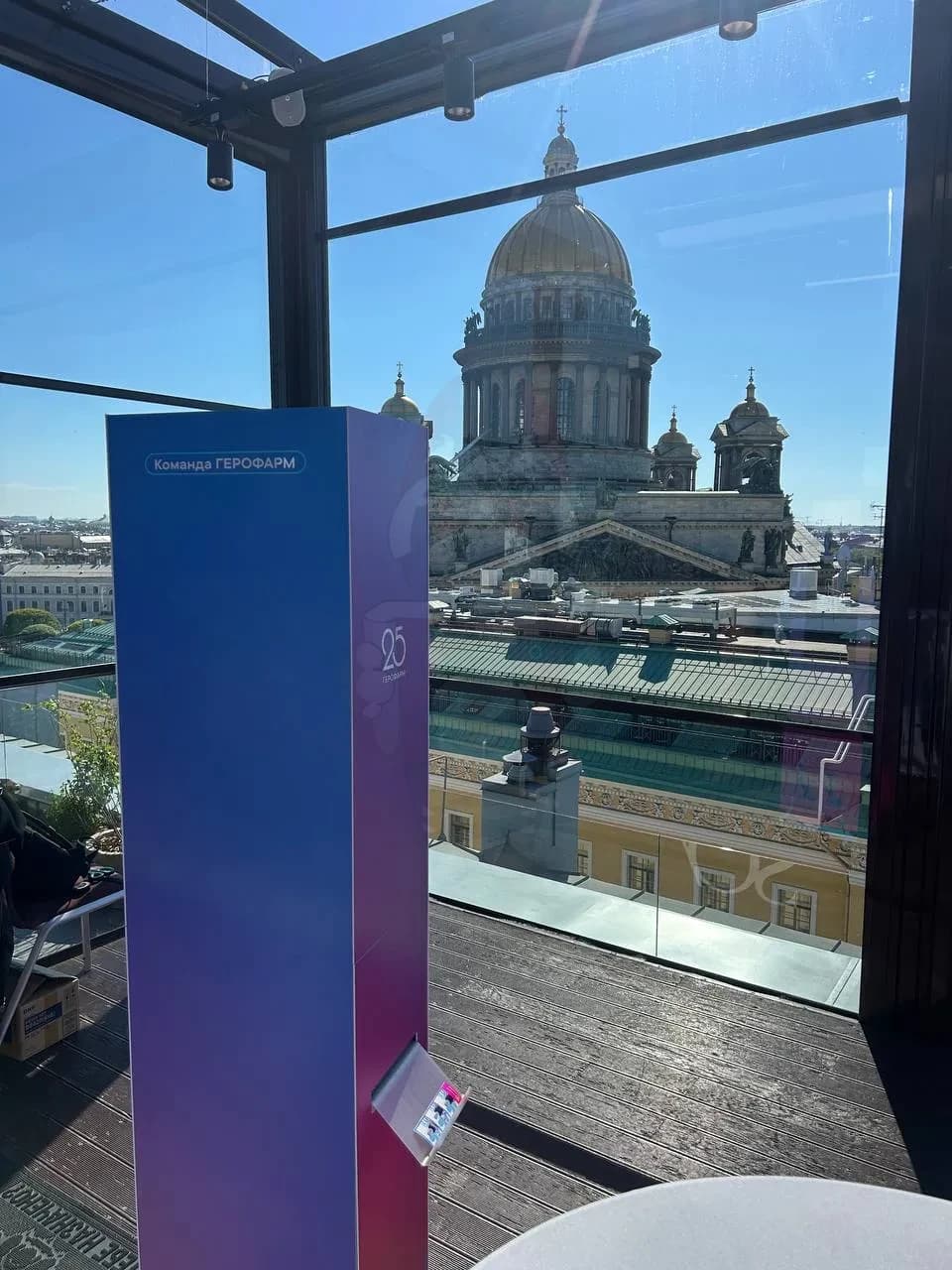

Брендированные Классики на мероприятиях: от полной запечатки до пары акцентов на белых панелях.
Нет. Макет отдаём бесплатно, а печать и резку заказывают в любой типографии с УФ-печатью. Всё, что понадобится для заказа, есть на этой странице: файл, размеры и готовое задание для типографии.
Мы делаем панели из ударопрочного полистирола толщиной 3 мм с УФ-печатью. Второй вариант: вспененный ПВХ той же толщины, оклеенный плёнкой с печатью.
Да. В «Конструкторе» лицевых панелей нет, и по этой странице их можно сделать самостоятельно, сразу со своим дизайном. Макет, размеры, шайбы и разметка те же.
Нержавеющая сталь не магнитится, и панель не удержится на магнитах каркаса. Нужны обычные стальные шайбы с наружным диаметром до 30 мм и толщиной до 2,5 мм.
50 штук: по 6 на восемь панелей колонны и 2 на потолок.
Высотой: верхние 903 мм, нижние 900 мм. Ширина у верхней и нижней панели одной стороны одинаковая. Разница всего 3 мм, поэтому перед установкой сверьтесь с маркировкой.
Да. Панели держатся на магнитах, их снимают и ставят без инструментов. Под разных заказчиков можно заказать несколько комплектов и менять их прямо на площадке.
Лекало кладём в комплект с фотобудкой. Если его нет под рукой, скачайте PDF на этой странице и распечатайте в масштабе 100%: контрольный квадрат на листе должен получиться ровно 50 × 50 мм.
Классика продаётся в трёх комплектациях. В «Конструкторе» лицевых панелей нет: их можно заказать сразу со своим дизайном по этой инструкции.
